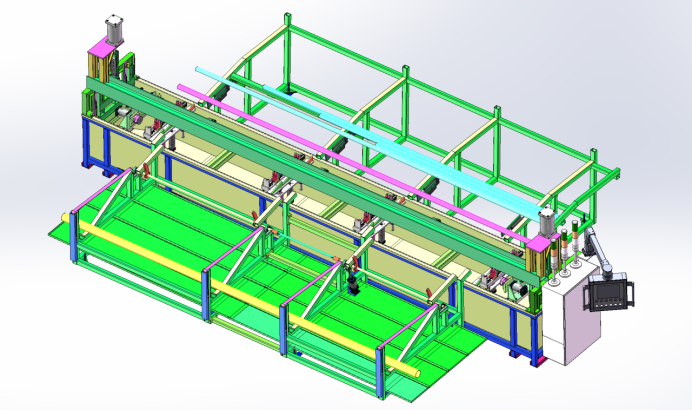

Descripción de la unidad de la máquina de prueba de presión del tubo:

Esta máquina se utiliza sobre todo para la prueba de presión subacuática de la hermeticidad de los tubos del metal. El probador de presión utiliza un mecanismo transportador transversal para la carga y descarga. Se pueden probar múltiples tuberías durante cada ciclo. El proceso de la prueba de presión es supervisado y controlado por un ordenador industrial + PLC. Ofrece un diseño estructural racional, tecnología avanzada y madura, operación de sistema estable, operación y mantenimiento fáciles, estabilidad de operación continua fuerte, y alta eficacia de la inspección.

1. Máquina de prueba de presión de tubería Descripción general de la operación de la unidad:

Este equipo ofrece un diseño de la multi-estación y utiliza el aire comprimido como el medio de prueba. Los tubos se inflan y luego se bajan a un tanque de agua de prueba. Controlado por un sistema inteligente, los tubos múltiples se pueden probar simultáneamente, con el cargamento y la descarga simultáneos, tiempo de ahorro. El equipo incluye almacenamiento, descarga, carga, inspección automática, clasificación automática y descarga automática no destructiva. Su función de clasificación automática permite la operación desatendida una vez en pleno funcionamiento, lo que permite que una persona opere múltiples unidades, lo que reduce la intensidad de mano de obra y los costos.

2. Máquina de prueba de presión de tubería Unidad de flujo de trabajo:

Descarga → Carga automática → Sujeción del tubo → Sellado (sellado de ambos extremos del accesorio) → Inmersión (inflado) → Inspección → Rechazo

↗Tubos calificados → Estante de almacenamiento de producto terminado

→ Descarga automática → Clasificación automática

↘Piezas rechazadas → Almacenamiento rechazado

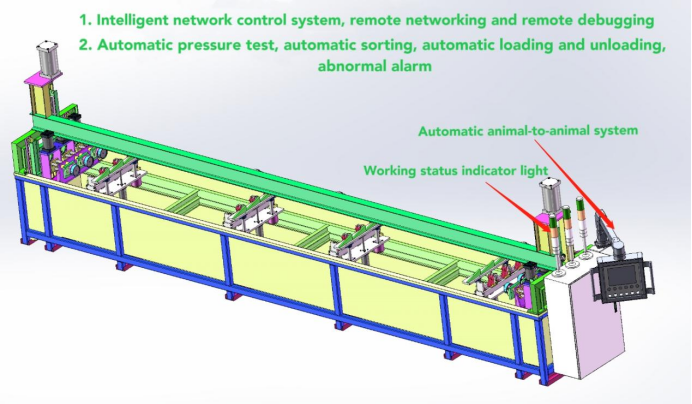

Sistema de control inteligente de la máquina de prueba de presión de la tubería: el sistema utiliza control inteligente programado por PLC, una interfaz hombre-máquina y entrada y ajuste de pantalla táctil. Ofrece control automático, prueba de presión automática, clasificación automática de la memoria, y alarmas automáticas. Durante la prueba, determina automáticamente la conformidad de productos en cada estación basada en la presión que sostiene en cada estación y almacena la información. Cuando los productos no calificados se descargan en una estación, el rack de almacenamiento automático se vincula automáticamente para clasificarlos en el contenedor de almacenamiento no calificado. Si los productos no calificados aparecen tres veces consecutivamente en el mismo contenedor, el sistema se apaga automáticamente y alarma, recordando al operador que verifique si hay fugas y reemplazo del cabezal de sellado. El sistema también ofrece capacidades de mantenimiento y monitoreo remoto, genera informes automáticamente e interactúa con los sistemas de gestión de producción.

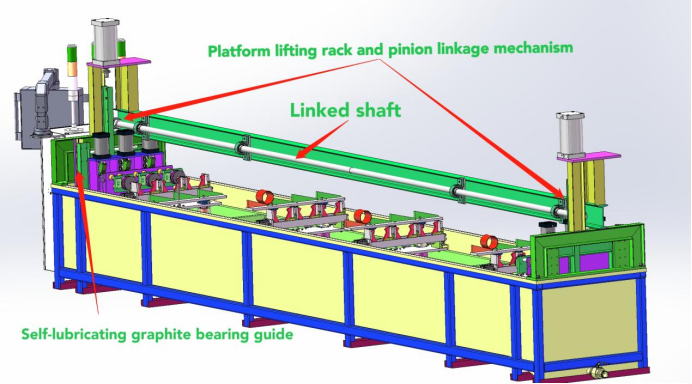

Máquina de prueba de presión de tubería Dispositivo de hundimiento automático: diseño de mecanismo de hundimiento neumático dual, compuesto por dos grupos de cilindros + sistema de detección de fuente de aire, eje giratorio + diseño síncrono de cremallera para asegurar la sincronización del hundimiento en ambos lados, el cilindro adopta varilla de guía doble varilla de cromo + guía de manga de cobre de grafito, La parte posterior de la cabeza se presuriza y se infla para inspección y hundimiento al mismo tiempo, después de hundirse, la presión se mantiene durante un cierto tiempo y el material se flota y se retira automáticamente (el tiempo de retención de presión se puede ajustar según la demanda), flotando y retirando se llevan a cabo simultáneamente, Acortando el tiempo de ciclo del proceso de inspección.

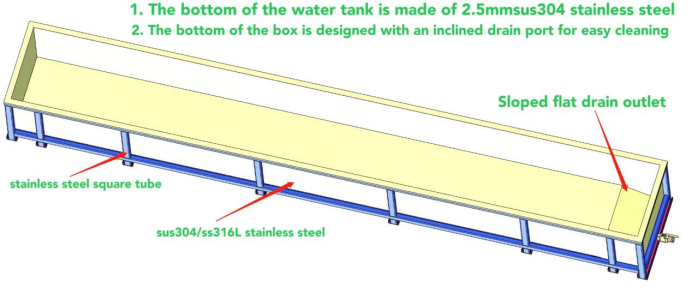

Máquina de prueba de presión de tubería Tanque de prueba: el tanque está construido a partir de un marco de tanque de prueba de acero inoxidable 304, soldado a partir de placas de acero inoxidable 304 de 2,4mm de espesor y acero de sección. Para evitar el óxido y la perforación del almacenamiento de agua a largo plazo, el tanque está diseñado con puertos de entrada y salida, y un fondo inclinado para facilitar la limpieza, el reemplazo y la descarga del agua de prueba.

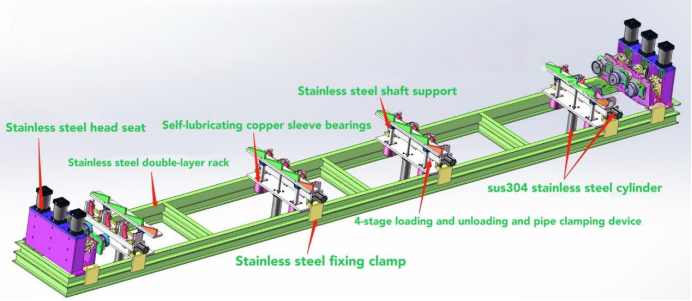

Máquina de prueba de presión de tubería La plataforma de inspección cuenta con una estructura de viga de carga de doble capa construida a partir de capas dobles de acero H de acero inoxidable SUS304 estándar nacional y vigas en I de acero inoxidable para evitar la oxidación, la flexión y la deformación. La plataforma incorpora cuatro componentes: un mecanismo automático de carga y descarga, un dispositivo automático de sujeción de tuberías, un dispositivo automático de taponado y un dispositivo automático de inspección de hundimiento. Estos dispositivos utilizan un diseño de compresión segmentada, permitiendo que la posición de los dispositivos de carga, sujeción y taponado se ajuste para acomodar tuberías de longitudes variables durante la prueba.

Máquina de prueba de presión de tubería Unidad de carga y sujeción automática Descripción general:

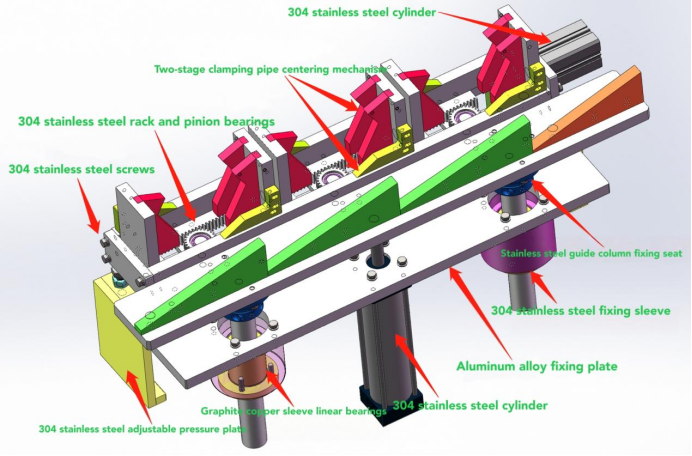

1. El mecanismo automático de carga y descarga consta de cuatro juegos de 304 cilindros de acero inoxidable y cuatro juegos de triángulos de empuje de tuberías. Utilizan varillas de guía cromadas dobles y rodamientos lineales de acero inoxidable 304 para minimizar el riesgo de oxidación y atasco de las varillas de guía. Los triángulos de empuje de la tubería se construyen a partir de lámina de caucho para evitar el rayado de la superficie de la tubería.

2. El mecanismo de empuje de tubos consta de cuatro juegos de cilindros y cuatro juegos de bases de montaje dentadas de acero inoxidable. El diseño de la placa de sujeción y la abrazadera permite un ajuste flexible para adaptarse a diferentes longitudes de tubería. La placa de sujeción en forma de V centra automáticamente la tubería después de la sujeción, eliminando la necesidad de ajuste al cambiar entre tamaños de tubería más grandes y más pequeños. La placa de sujeción se construye a partir de una lámina de caucho para evitar el rayado de la superficie de la tubería.

Máquina de prueba de presión de tubería Dispositivo de taponamiento automático: el conjunto consiste en un mecanismo de taponamiento, mecanismo de accionamiento, mecanismo de guía y mecanismo de sellado. Los lados izquierdo y derecho cuentan con soportes de montaje de acero inoxidable y dispositivos de taponamiento neumáticos, uno fijo y el otro ajustable para adaptarse a diferentes longitudes de tubería.

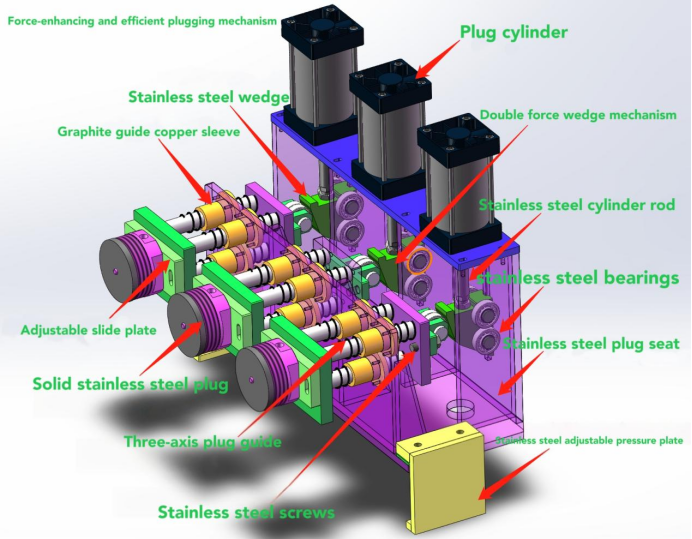

1. El tapón utiliza un diseño de amplificación de fuerza en forma de cuña multiplicador, aumentando la presión del tapón del cilindro sin aumentar el diámetro del cilindro. Esto logra un efecto de sellado al tiempo que reduce el tiempo de inflado del cilindro, extiende la vida útil del cilindro y mejora la eficiencia de las pruebas de presión.

2. El mecanismo retráctil del enchufe utiliza un diseño de varilla de tres guías + manguito de cobre grafito, que ofrece estabilidad, resistencia al óxido y durabilidad.

3. La junta de sellado del tapón utiliza un diseño de cinta transportadora, que ofrece un rendimiento de sellado superior y una vida útil más larga en comparación con las juntas de silicona convencionales.

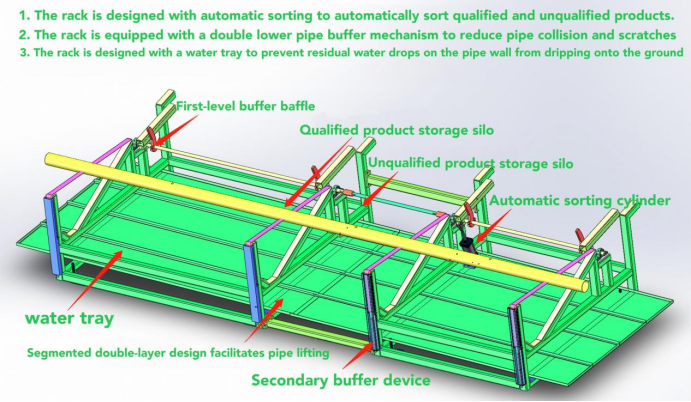

Máquina de prueba de presión de tubería Rack de clasificación y descarga automático: soldado con acero estándar nacional, con dispositivo de descarga independiente, plataforma de descarga de 4 secciones, compatible con tuberías de 2,4 m-6m, con dos posiciones de almacenamiento para productos calificados y productos no calificados. La conmutación de almacenamiento de cada posición es controlada por el sistema de clasificación automática para controlar el brazo oscilante para la clasificación y conmutación. La parte de almacenamiento tiene un diseño de doble capa con una bandeja de recolección de agua. Después de la prueba de presión, las gotas de agua restantes en la pared del tubo gotean en la bandeja de la colección del agua para la colección unificada. La sección central se deja vacía para colgar la tubería conveniente.
