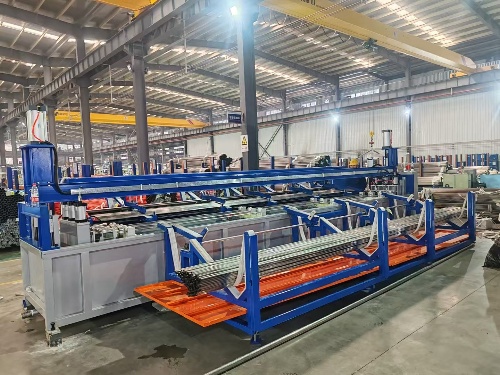

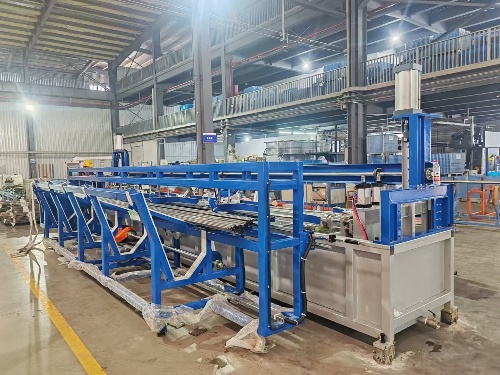

Máquina de prueba hidrostática

Introducción de la unidad:
Esta máquina se utiliza principalmente para la prueba de presión hermética subacuática de las tuberías del metal. La prensa de prueba se da cuenta de la alimentación y la descarga a través del mecanismo de transmisión transversal. Cada trabajador
Se pueden probar múltiples tuberías para circulación. El proceso de prueba de presión es monitoreado y controlado por "computadora industrial + PLC", con un diseño estructural razonable,
Tecnología avanzada y madura, operación de sistema estable, operación conveniente, uso y mantenimiento, estabilidad ocupacional continua fuerte, alta eficacia de la inspección, etc.
1. Breve introducción del modo de trabajo de la unidad:
El diseño de la multi-estación de este equipo adopta el aire comprimido como medio de la detección, y los fregaderos del tubo a la piscina de la inspección después de la inflación, que es controlada por el sistema inteligente,
Se pueden detectar múltiples tubos simultáneamente a la vez, y los modos de carga y supresión se pueden sincronizar para ahorrar tiempo de carga y descarga. Almacenando los materiales, descargando los materiales, materiales de alimentación,
Detección automática, clasificación automática, supresión no destructiva automática y otras instituciones, porque tienen función de clasificación automática, nadie se puede ajustar al trabajo normal
En servicio, una persona opera múltiples dispositivos para reducir la intensidad laboral y los costos laborales.2. Flujo de trabajo de unidad:
Descarga → alimentación automática → sujeción de tubería → cabezal (sellado de ambos extremos de los accesorios de tubería) → sumergido (inflable) → detección → retorno de material
↗Tubo calificado → rack de almacenamiento terminado
→ Cegado automático

↘Piezas no calificadas → almacenamiento no calificado

3. Tabla de parámetro del equipo

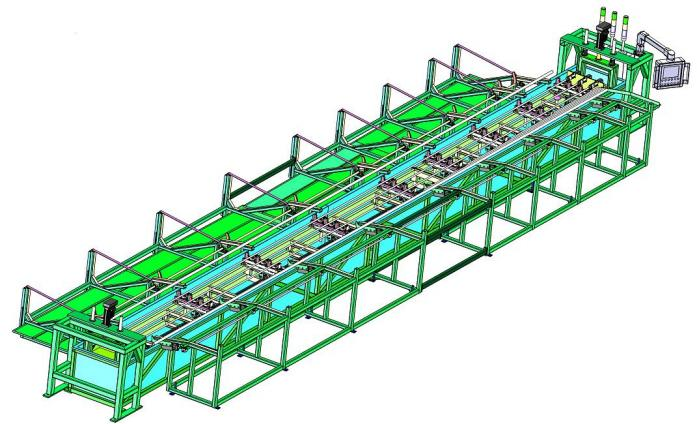

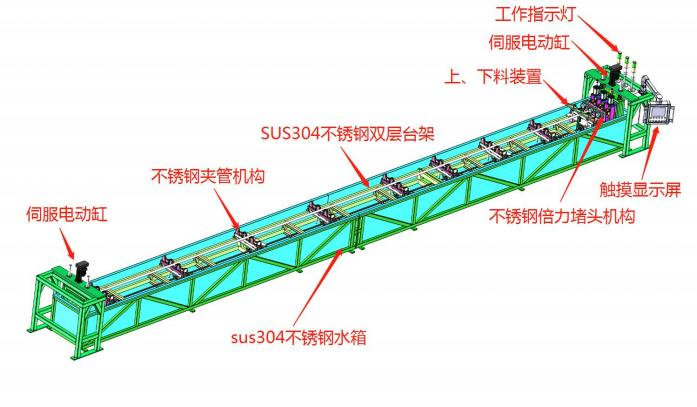

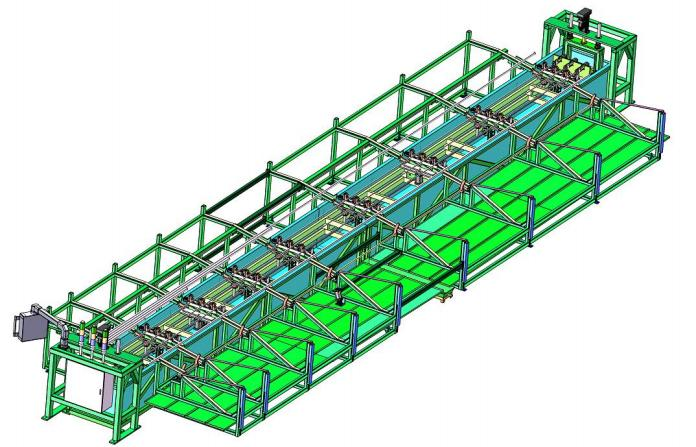

4. Breve introducción de la estructura del equipo:

Banco de alimentación: soldado con acero estándar nacional, dispositivo de descarga independiente, con plataforma de descarga de múltiples secciones, compatible con varias especificaciones de longitud de tuberías, banco con deflector de mecanismo de ajuste de enlace de especificación de tamaño, sin necesidad de ajustar la placa triangular de elevación de tubería por separado en la piscina de inspección, alimentación automática, reducir

La intensidad de trabajo de los trabajadores reduce la dependencia de los técnicos.

Rack de alimentación de clasificación automática: soldado con acero estándar nacional, dispositivo de supresión independiente, plataforma de descarga de 4 secciones, compatible con tubería de 2,4-6 m,
Hay dos posiciones de productos calificados y productos no calificados. La conmutación de almacenamiento de cada posición es controlada por el brazo oscilante del sistema de clasificación automática para la clasificación y conmutación.

Parte del diseño de doble capa es con bandeja de recolección de agua, y las gotas de agua en la pared de la tubería después de la prueba de presión se gotea a la bandeja de agua para una recolección unificada, y la sección central se deja en blanco, lo cual es conveniente para levantar la tubería.

Sistema de control inteligente: el sistema se controla de forma inteligente mediante programación de plc, interfaz de operación hombre-máquina, ajuste de entrada de pantalla táctil, con control automático,
Inspección automática de la presión, clasificación automática de la memoria, y funciones automáticas de la alarma. Durante la detección, puede juzgar automáticamente si los productos de diferentes estaciones están calificados y recordar de acuerdo con la presión de retención de diferentes estaciones, en la actualidad, cuando se espera la estación no calificada, el rack de almacenamiento automático de enlace automático lo clasificará automáticamente en el contenedor de almacenamiento no calificado. Cuando los productos no calificados aparecen en el mismo almacén durante 3 veces consecutivas, se activará la alarma de apagado automático, recuerde al operador que verifique si el cabezal tiene fugas y debe reemplazarse.El sistema tiene funciones de mantenimiento remoto y monitoreo remoto, genera informes automáticamente y se conecta a la administración de producción.Dispositivo sumergido automático: diseño de mecanismo de hundimiento de cilindro servo eléctrico bilateral, que consta de dos juegos de cilindros servo eléctricos + sistema de detección hermético, cilindro servo eléctrico de dos extremos
El diseño de elevación síncrono asegura la sincronización de ambos lados del hundimiento. Barra de guía doble mango cromado + guía de manga de cobre grafito se adopta, y la inspección de inflado de presión y hundimiento se llevan a cabo sincrónicamente detrás de la cabeza, después de hundirse, se Flotará automáticamente y devolverá el material hasta un cierto período de tiempo (el tiempo de retención de presión se puede ajustar según la demanda), flotará y devolverá el material

Sincronizar para acortar el tiempo de ciclo del proceso de detección.

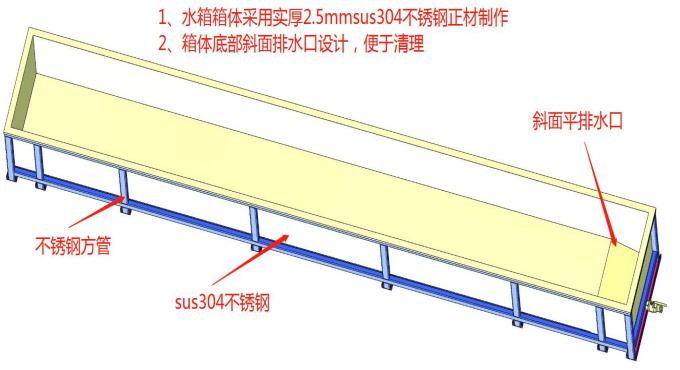

Fregadero de inspección: el cuerpo es estructura de marco de fregadero de prueba de acero inoxidable 304, que está soldada y formada por placa de acero inoxidable 304 y acero. Evitar que la piscina sea larga

El agua de almacenamiento está oxidada y perforada, diseñada con entrada y salida, y la pendiente inferior está diseñada para facilitar la limpieza e inspección del reemplazo y descarga de agua.

Inspección

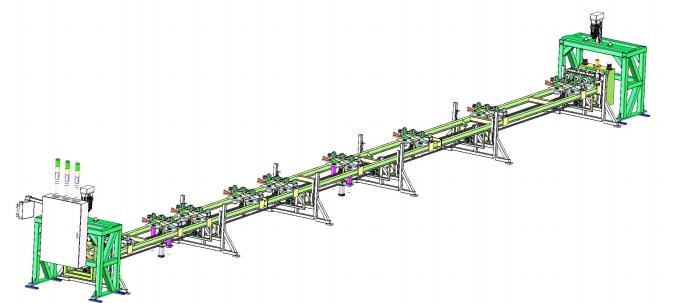

La plataforma de inspección consta de bastidores de plataforma elevadora, dispositivo automático de sellado de la cabeza, dispositivo automático de alimentación y supresión, y dispositivo automático de tubería de sujeción.

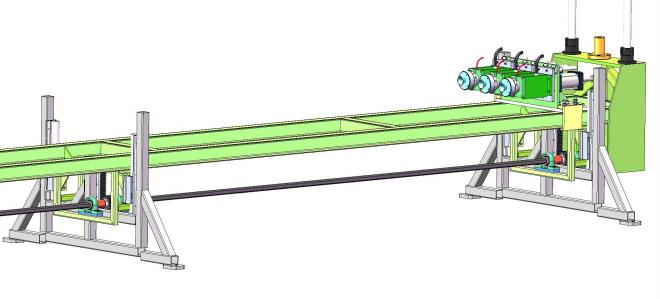

1. Soporte de plataforma elevadora
1. El banco se hace del acero del Yo-haz del acero inoxidable 10 # del estándar nacional SUS304, que asegura la rigidez del banco y evita que el banco se oxida, doblando,
Deformación.2. Plataforma de la elevación el levantamiento del banco es sincrónicamente levantado por el cilindro eléctrico servo, y la parte inferior del banco es sincrónicamente diseñada por eje hexagonal síncrono + estante de engranaje. Los engranajes se instalan en el eje giratorio, y el bastidor se fija en la parte inferior del soporte inferior de la caja, cuando la plataforma se eleva y baja, el eje de guía y el engranaje siguen pasivamente el movimiento giratorio, Y el engranaje se mueve hacia arriba y hacia abajo a lo largo del estante fijo para empujar la parte media de la plataforma para subir y bajar sincrónicamente, a fin de lograr la sincronización general de la elevación y caída de la plataforma, evitando que la plataforma se doble
Variante
3. En ambos lados de la plataforma, hay guías de rodamientos lineales de acero inoxidable semiabiertas sbr para evitar la desviación delantera, trasera, izquierda y derecha y la división de salto durante el proceso de elevación del banco.

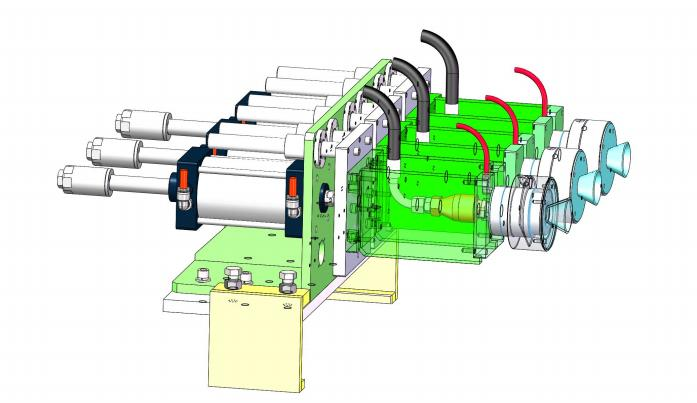

II. Dispositivo de sellado automático de la cabeza

Dispositivo matic del hea 2.auto

El dispositivo de sellado automático de la cabeza adopta un diseño de sello radial, impulsado por un cilindro ajustable de acero inoxidable, ambos lados del extremo de la tubería son el movimiento frontal y posterior de la cabeza del sello en la cabeza de la tubería, el anillo de sellado de la cabeza del sello abrazadera de presión de ventilación radial accesorios de tubería de prueba de presión, Después de que la tráquea de alta presión de la cola esté ventilada y presurizada al valor de presión establecido, mantenga la presión,
La prueba de presión completa el alivio de presión del conjunto de alta presión de la tubería del pasador de pelo, el escape del cabezal del sello libera los accesorios de tubería y el cilindro de acero inoxidable regresa para completar el proceso de prueba de presión.
1. El dispositivo Plug consta de dos grupos a la izquierda y a la derecha, de los cuales un lado cerca del gabinete de control es el extremo fijo y el otro extremo es el extremo móvil. Cuando cambia la especificación de longitud de la tubería, solo necesita ajustar la detección de posición del extremo móvil para adaptarse a las especificaciones de tubería de diferentes longitudes. Diseño fijo de la abrazadera del dispositivo del enchufe, ajuste simple
Es rápido.2. Los cojinetes lineales de acero inoxidable superior e inferior del cilindro de la cabeza del sello son guiados y retráctiles para evitar que los asientos de la cabeza del sello caigan y se desplacen debido a la gravedad.3. El cilindro es cilindro ajustable del acero inoxidable 304. Cuando la tolerancia de carrera corta es corta, el asiento del tapón no se puede mover, y solo se necesita ajustar la carrera telescópica del cilindro.4. El cabezal de sellado adopta un diseño de estructura de cambio rápido general fuera de línea, hecho de acero inoxidable 304, el tubo de aire de alta presión y el tubo de aire de baja presión se conectan rápidamente al reemplazo de la calle
Los fideos de arroz son simples y rápidos.5. Diseño de guía de trompeta de acero inoxidable de la cabeza de sellado. Cuando la cabeza de la tubería está ligeramente doblada y deformada, la trompeta puede corregirse y guiarse ligeramente para que la cabeza de la tubería sea suave

Ingrese al interior del cabezal de sellado sin rayar el anillo de sellado radial, reduciendo así el costo vulnerable del anillo de sellado.

3. Alimentación automática y dispositivo de supresión
1. El dispositivo automático de alimentación y supresión consiste en múltiples juegos de cilindros de acero inoxidable 304 + placa triangular de elevación de tubería, y adopta una varilla de guía doble varilla cromada + línea recta de acero inoxidable 304
La guía del cojinete asegura la estabilidad de la elevación y reduce la probabilidad de óxido y atascado por la varilla guía.2. El mecanismo de elevación está diseñado sincrónicamente por eje hexagonal síncrono + cremallera. El engranaje se instala en el eje giratorio, y el bastidor se fija en la cabeza del cilindro de la caja. Cuando el cilindro es retráctil, el eje de guía y el engranaje siguen pasivamente el movimiento de rotación, impulsan otros grupos de mecanismos de elevación para moverse sincrónicamente, asegurando la misma carga y descarga
Paso.3. El asiento fijo de elevación adopta el diseño de la hebilla, el eje de conexión inferior es barra del hexágono del acero inoxidable, el transporte del engranaje y la barra hexagonal están instalados para las actividades, y la longitud de tubo es larga.Cuando el grado cambia, el asiento fijo puede moverse una cierta distancia horizontalmente para adaptarse a la longitud de la tubería.

4. La placa superior triangular de la tubería de material superior e inferior está hecha de lámina de caucho de nylon para evitar rayar la superficie de la tubería.

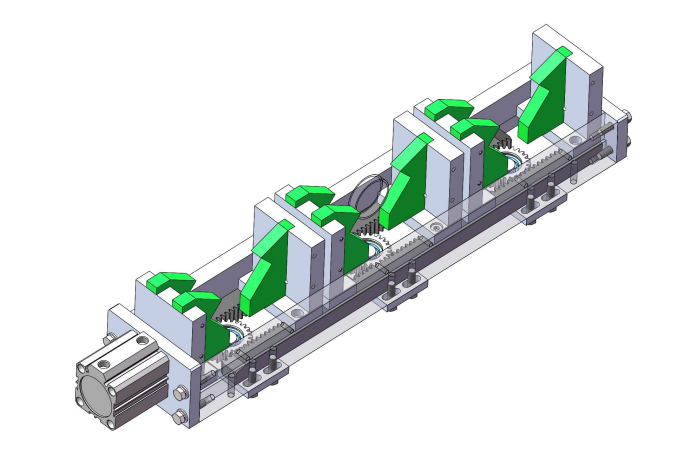

4 dispositivo de tubo de abrazadera automática adopta el diseño de sujeción síncrona de engranaje de cremallera de accionamiento de cilindro, cilindro telescópico tiempo doble <madera contrachapada en forma de sujeción hacia adentro, el tubo de sujeción automáticamente centrado con el sello Head Center, no hay necesidad de ajustar la posición de la tubería cuando cambia la especificación de la tubería. Prevenir cuando el cilindro del tapón está sellado
Desplazamiento axial de flexión de tubería.1. Cilindro de sujeción, cremallera, cojinete y tornillo están hechos de acero inoxidable SUS304, protección contra el óxido.2. <Forma pinch-off cuchillas está hecho de hoja de goma de nylon para evitar rayar la superficie de la tubería.3. La base de la tubería de sujeción se fija en la parte superior del dispositivo automático de elevación de la tubería de carga y descarga, y no es necesario ajustarla por separado cuando cambia la longitud.Diagrama esquemático parcial de la prueba de presión hermética de la tubería Prensa

Lista de partes vulnerables de la máquina de prueba de presión de tubería hermética a gases
