Máquina de prueba hidrostática

Máquina de prueba hidrostática

La plataforma de inspección consta de bastidores de plataforma elevadora, dispositivo automático de sellado de la cabeza, dispositivo automático de alimentación y supresión, y dispositivo automático de tubería de sujeción.

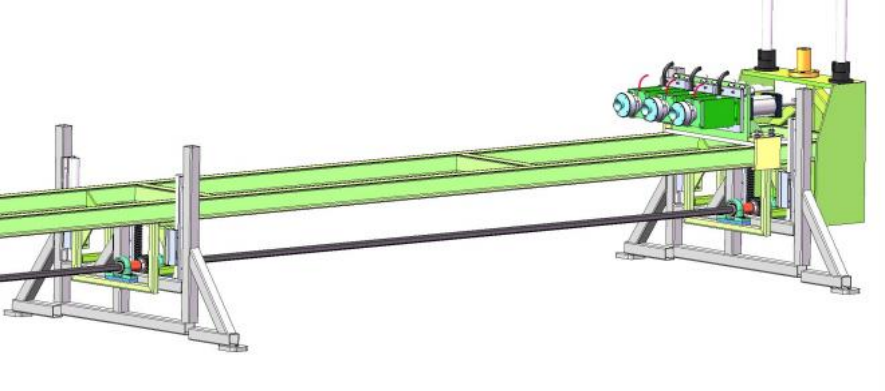

I. Soporte de plataforma elevadora Máquina de prueba hidrostática

1. El banco se hace del acero del Yo-haz del acero inoxidable 10 # del estándar nacional SUS304, que asegura la rigidez del banco y evita que el banco se oxide, doblando, Deformación.

2.La plataforma hidrostática de la elevación de la máquina de prueba la elevación del banco es sincrónicamente levantada por el cilindro eléctrico servo, y la parte inferior del banco es sincrónicamente diseñada por eje hexagonal síncrono + estante de engranaje. Los engranajes se instalan en el eje giratorio, y el bastidor se fija en la parte inferior del soporte inferior de la caja, cuando la plataforma se eleva y baja, el eje de guía y el engranaje siguen pasivamente el movimiento giratorio, Y el engranaje se mueve hacia arriba y hacia abajo a lo largo del estante fijo para empujar la parte media de la plataforma para subir y bajar sincrónicamente, a fin de lograr la sincronización general de la elevación y caída de la plataforma, evitando que la plataforma se doble Variante

3. En ambos lados de la plataforma, hay guías de rodamientos lineales de acero inoxidable semiabiertas sbr para evitar la desviación delantera, trasera, izquierda y derecha y la división de salto durante el proceso de elevación del banco.

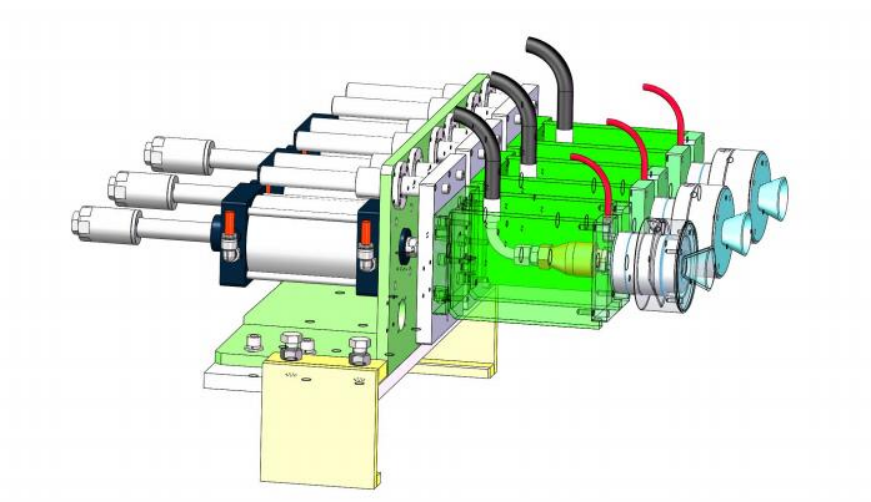

II. Dispositivo de sellado de cabezal automático Máquina de prueba hidrostática

Dispositivo matic del hea 2.auto

El dispositivo de sellado automático de la cabeza adopta un diseño de sello radial, impulsado por un cilindro ajustable de acero inoxidable, ambos lados del extremo de la tubería son el movimiento frontal y posterior de la cabeza del sello en la cabeza de la tubería, el anillo de sellado de la cabeza del sello abrazadera de presión de ventilación radial accesorios de tubería de prueba de presión, Después de que la tráquea de alta presión de la cola esté ventilada y presurizada al valor de presión establecido, mantenga la presión,

La prueba de presión completa el alivio de presión del conjunto de alta presión de la tubería del pasador de pelo, el escape del cabezal del sello libera los accesorios de la tubería y el cilindro de acero inoxidable regresa para completar el proceso de prueba de presión.

1. El dispositivo Plug consta de dos grupos a la izquierda y a la derecha, de los cuales un lado cerca del gabinete de control es el extremo fijo y el otro extremo es el extremo móvil. Cuando cambia la especificación de longitud de la tubería, solo necesita ajustar la detección de posición del extremo móvil para adaptarse a las especificaciones de tubería de diferentes longitudes. Diseño fijo de la abrazadera del dispositivo del enchufe, ajuste simple

Es rápido.

2. Los cojinetes lineales de acero inoxidable superior e inferior del cilindro de la cabeza del sello son guiados y retráctiles para evitar que los asientos de la cabeza del sello caigan y se desplacen debido a la gravedad.

3. Máquina de prueba hidrostática El cilindro es cilindro ajustable del acero inoxidable 304. Cuando la tolerancia de carrera corta es corta, el asiento del tapón no se puede mover, y solo se necesita ajustar la carrera telescópica del cilindro.

4. El cabezal de sellado adopta un diseño de estructura de cambio rápido general fuera de línea, hecho de acero inoxidable 304, el tubo de aire de alta presión y el tubo de aire de baja presión se conectan rápidamente al reemplazo de la calle Los fideos de arroz son simples y rápidos.

5. Diseño de guía de trompeta de acero inoxidable de la cabeza de sellado. Cuando la cabeza de la tubería está ligeramente doblada y deformada, la trompeta puede corregirse y guiarse ligeramente para que la cabeza de la tubería sea suave Ingrese al interior del cabezal de sellado sin rayar el anillo de sellado radial, reduciendo así el costo vulnerable del anillo de sellado.

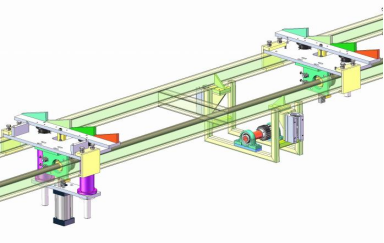

III. Aparato de alimentación y corte automático Probador de presión hidrostática

1. Probador de presión hidrostática El dispositivo automático de alimentación y supresión consiste en múltiples juegos de cilindros de acero inoxidable 304 + placa triangular de elevación de tubería, y adopta varilla de guía doble varilla cromada + línea recta de acero inoxidable 304

La guía del cojinete asegura la estabilidad de la elevación y reduce la probabilidad de óxido y atascado por la varilla guía.

2. probador de presión hidrostática El mecanismo de elevación está diseñado sincrónicamente por eje hexagonal síncrono + cremallera. El engranaje se instala en el eje giratorio, y el bastidor se fija en la cabeza del cilindro de la caja. Cuando el cilindro es retráctil, el eje de guía y el engranaje siguen pasivamente el movimiento de rotación, impulsan otros grupos de mecanismos de elevación para moverse sincrónicamente, asegurando la misma carga y descarga

Paso.

3. Probador de presión hidrostática El asiento fijo de elevación adopta el diseño de hebilla, el eje de conexión inferior es una barra hexagonal de acero inoxidable, el rodamiento de engranajes y la barra hexagonal están instalados para actividades, y la longitud de la tubería es larga.

Cuando el grado cambia, el asiento fijo puede moverse una cierta distancia horizontalmente para adaptarse a la longitud de la tubería.

4. Probador de presión hidrostática La placa superior triangular de la tubería de material superior e inferior está hecha de lámina de goma de nylon para evitar rayar la superficie de la tubería.

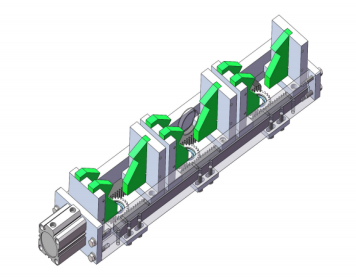

IV. probador de presión hidrostática dispositivo de tubería de abrazadera automática adopta el diseño de sujeción síncrona de engranaje de cremallera de accionamiento de cilindro, cilindro telescópico tiempo doble <madera contrachapada en forma de sujeción hacia adentro, el tubo sujetado automáticamente centrado con el sello Head Center, no hay necesidad de ajustar la posición de la tubería cuando cambia la especificación de la tubería. Prevenir cuando el cilindro del tapón está sellado Desplazamiento de flexión axial de la tubería.

1. El cilindro, el estante de engranaje, el transporte y el tornillo de fijación con abrazadera se hacen del ste inoxidable SUS304

2. La placa de sujeción con forma está hecha de caucho de nylon para evitar arañazos en la superficie de la tubería.

3. La abrazadera de tubería se fija a la parte superior del dispositivo de elevación de tubería de carga y descarga automática, lo que elimina la necesidad de un ajuste separado cuando cambia la longitud de la tubería.

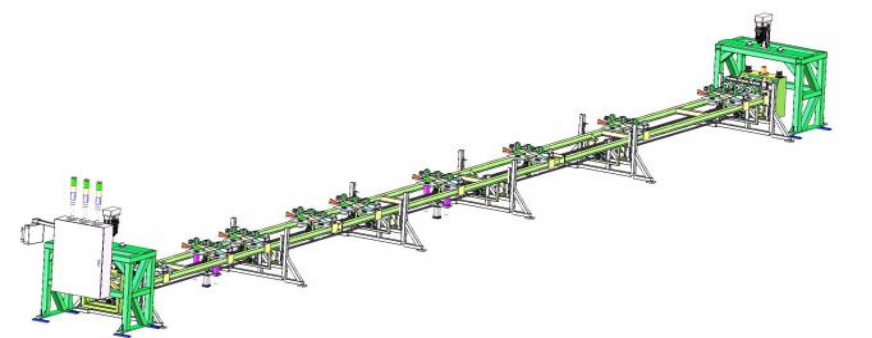

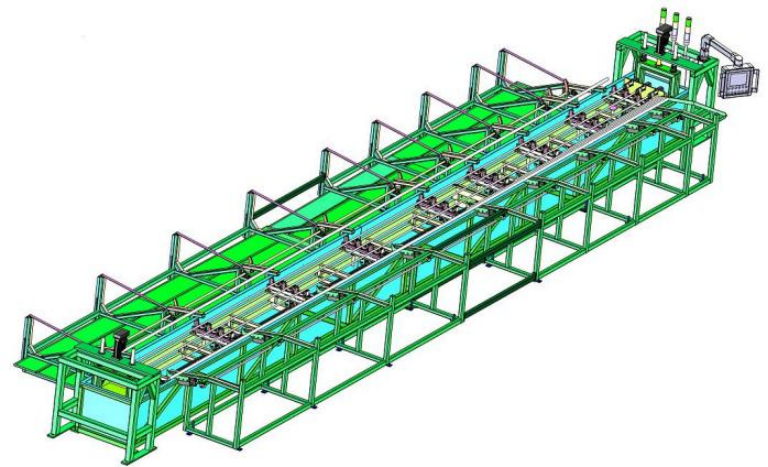

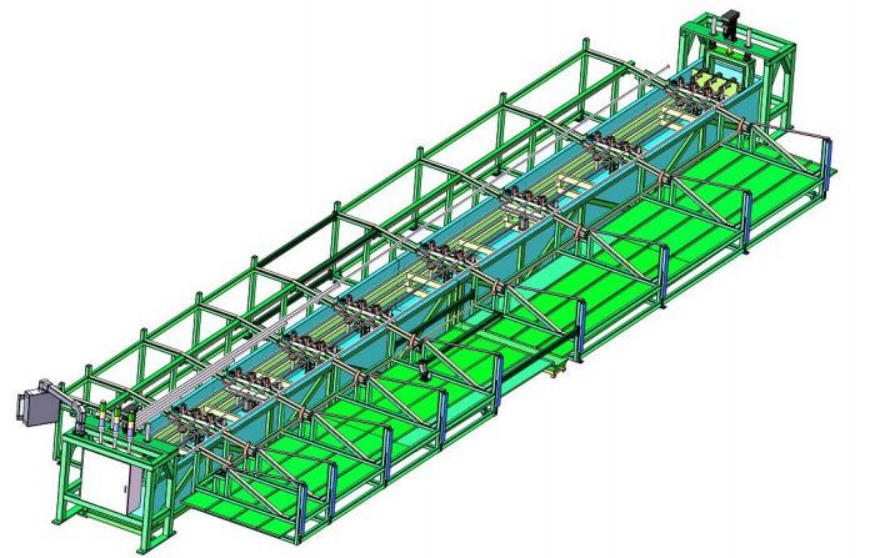

Diagrama parcial del probador de presión hidrostática
