HogarMáquina de achaflanado de tubos y máquina de prueba hidráulica de tubos máquina integrada
Testadores de hidro
1. Descripción general de la máquina de prueba hidrostática y biselado de tuberías todo en uno:
La máquina de prueba hidrostática y achaflanado de tuberías todo en uno realiza el achaflanado de extremo plano y las pruebas hidrostáticas de tuberías de acero en línea. Este proceso simplificado permite la descarga directa de tuberías de fluido, lo que lo hace conveniente, eficiente, ahorra espacio y ahorra mano de obra.
2. Componentes de la máquina de prueba hidrostática y de biselado de tuberías todo en uno:

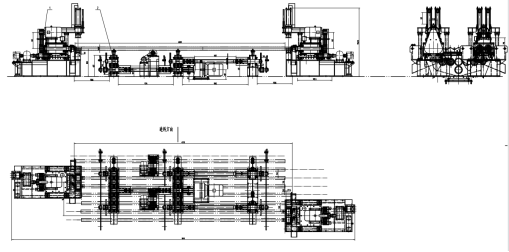

2.1 La máquina de achaflanado de tubos, diseñada para cumplir con velocidades de línea de producción de 5-30 tubos/minuto.2.2 Camas de material de conexión, las camas de alimentación y descarga de la máquina de achaflanado de extremo plano y la prensa hidráulica.

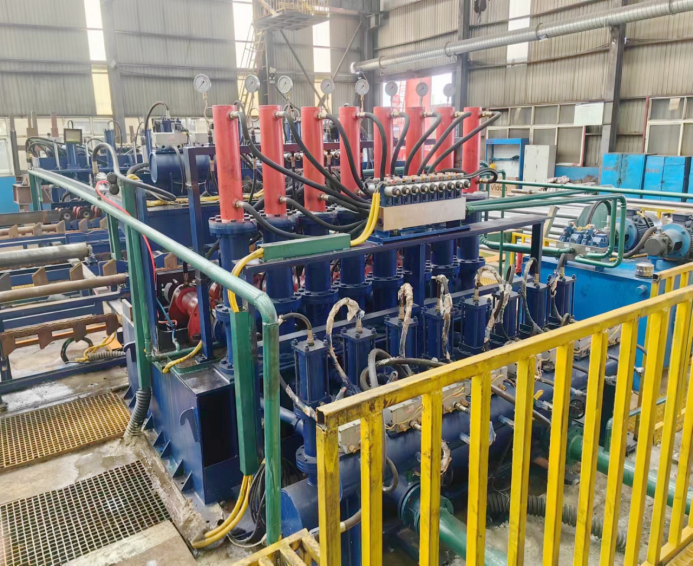

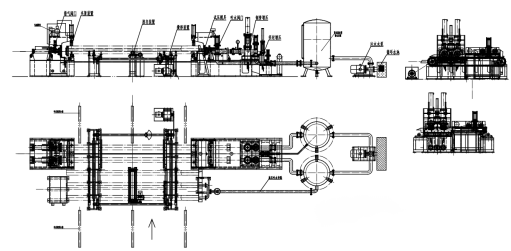

2.3 La máquina de prueba hidrostática del tubo, ofreciendo una estructura de la multi-estación e inyección rápida del agua, la presurización, el mantenimiento de la presión, y los sistemas de la descarga de presión, resuelve velocidades de la cadena de producción de 2-10 tubos/minuto.
2.4 El sistema hidrostático del retiro de la tubería de acero de la máquina de prueba del tubo.
2.5 El producto terminado y bastidores de recogida de tubos de chatarra.
2.6 Sistema de control electrónico: la máquina de achaflanado de tuberías y la máquina de prueba hidráulica de tuberías están diseñadas con sistemas de control independientes, interconectados por interruptores inductivos.
3. Secuencia de funcionamiento de la máquina de prueba hidráulica y achaflanado de tuberías integrada:

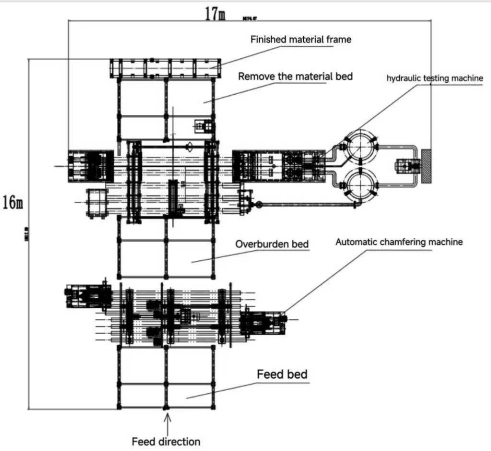

Tubo del rodillo-Tubo dado vuelta sobre la cama material 1-Achaflanado plano (chaflanado plano compensado izquierda-derecha)-Retirar de la cama material-La prensa hidráulica quita el tubo horizontalmente-Golpea el agua para limpiar-Prueba hidráulica-Retirar.
4. Configuración del poder:
4.1 Potencia de la máquina de biselado de tuberías (varía según los requisitos personalizados):
Nombre Alimentación Servo Husillo AC Motor de empuje Motor transversal Otro Poder total
Potencia 3 kW x 2 15 kW x 2 1,1 kW x 2 15 kW 2,9 kW 55 kW
4.2 Poder hidrostático de la máquina de prueba del tubo (varía basado en requisitos de encargo):
Pipe Jacking Booster Traverse Other Total Power Bomba de agua
Potencia 30 kW 15 kW 22 kW 4 kW 9 kW 80 kW
