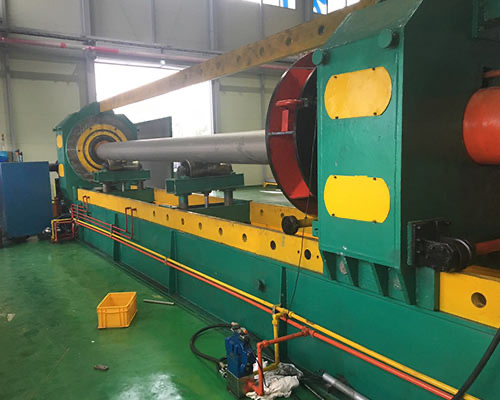

Probadores hidráulicos

2,1 probadores hidráulicos Aplicación: Utilizado para pruebas hidrostáticas combinadas de tubos de acero.

2,2 probadores hidráulicos Tipo: tipo de cuatro vigas de estación única con sellos de cara final.

2,3 probadores hidráulicos Componentes principales: haz extensible, conjunto de cabezal de prueba móvil, rodillo de elevación, cabezal de prueba, conjunto de cabezal de prueba fijo, conjunto de empujador hidráulico, sistema de agua a baja presión, sistema de refuerzo, estaciones hidráulicas grandes y pequeñas y sistema de control electrónico PLC.

Principales parámetros de rendimiento: Los siguientes son los parámetros de una máquina de prueba hidrostática de tubos de acero de ejemplo.

3500 toneladas/% 1460 Tipo

Diámetro de la tubería de acero (diámetro interior) Rango: 159 a 1422mm (Rango de espesor de pared correspondiente: 5 a 20mm (Rango de diámetro correspondiente: igual que el anterior)

Rango de longitud de tubería de acero: 6 a 12 metros

Materiales de la tubería de acero: Acero de carbono y acero inoxidable; S235/S355/20 #/Q345r/Q345b/304/316L, etc.

(Pedidos especiales: Tubo soldado en espiral/Tubo sin soldadura de acero inoxidable/Tubo soldado de acero inoxidable)

Empuje principal del cilindro: 3500 toneladas (tipo triple del cilindro)

Método de sellado: sello final

Material de la placa de sellado: Caucho

Tiempo de permanencia: 4 a 6 segundos

Materiales de la tubería de acero: 20 #/Q345r/Q345b/304/316L, etc. Las presiones compuestas y de prueba se calculan usando la fórmula estándar: P = 2SR/D. Ejemplo de cálculo: Por ejemplo, en la producción compuesta de tubería de acero 400, la presión P se calcula como: P = 2SR / D. El espesor de la pared de la tubería de acero S = 10mm, la tensión permitida R de la tubería de acero n. ° 20 es de 137 MPa (a temperatura ambiente) y el diámetro exterior de la tubería de acero es de 400mm. Por lo tanto, P = 2SR / D = 2 × 10 × 137 ÷ 400 = 6,85 MPa.

Para pedidos especiales de tubería soldada en espiral/tubería de acero ranurada, las fórmulas de cálculo de presión compuesta y presión de prueba deben especificarse por separado en el momento del pedido.

Método de impulso de presión: bomba de alta presión

Medio de prueba: Emulsión o agua del grifo con inhibidor de corrosión

Fuente de alimentación personalizada

Control de la fuente de alimentación personalizada

IV. Introducción a los componentes principales del probador de presión hidrostática:

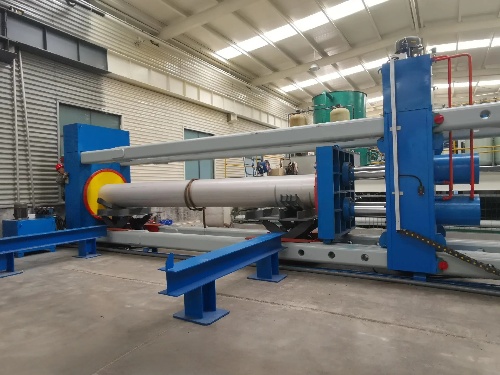

4,1 Probador de presión hidrostática Vigas de tracción:

Se pueden conectar cuatro vigas rectangulares de 500 × 300 × 20 × 15000mm a un cabezal de prueba móvil para longitudes de tubería variables de 6000 a 12500mm. 4,2 asamblea móvil de la cabeza de la prueba de la máquina de prueba hidrostática:

Incluye el extremo móvil, la unidad de desplazamiento y otros componentes.

La porción de desplazamiento es accionada por cilindros hidráulicos dobles.

El extremo fijo está equipado con una válvula de liberación de aire, que se abre y cierra mediante el cilindro hidráulico.

4,3 hidro testers rodillo de elevación

El rodillo de elevación es accionado por un cilindro hidráulico y guiado por varillas de guía dobles.

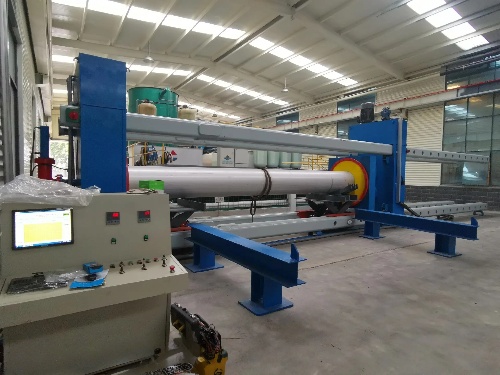

4,4 probadores hidráulicos Conjunto de cabezal de prueba fijo

Incluye válvulas de alivio de admisión y escape de aire de alta y baja presión, una válvula controlable DN100 accionada por cilindro hidráulico y un transmisor de presión.

Sistema de agua a baja presión 4,5 probadores hidráulicos

Incluye una bomba sumergible, una válvula de agua de baja presión y un sistema de tuberías. Cuando la tubería de acero se llena de agua, la válvula de sello de agua de baja presión se cierra.

La válvula de drenaje de baja presión es abierta y cerrada por el cilindro hidráulico.

4,6 Sistema de agua de alta presión Máquina de prueba hidrostática

Incluye una bomba de émbolo de alta presión, un conjunto de válvula de retención, un transmisor de presión y tuberías de alta presión.

Después de que el aire en la tubería se agota a través de la válvula de escape, una bomba de émbolo de alta presión bombea continuamente agua a la tubería para aumentar la presión del agua.

Cuando la presión de la tubería alcanza el nivel requerido, la presión se detiene y la presión de la tubería se alivia durante un período de tiempo, controlada por un transmisor de presión, un reloj inteligente y una computadora.

4,7 probadores hidráulicos Descripción del sistema hidráulico:

4.7.1 hydro testers Descripción general del sistema:

El sistema hidráulico del cilindro principal de los probadores hidráulicos está equipado con una estación hidráulica separada.

Un conjunto de estaciones de bombeo hidráulico de cilindro auxiliar y nueve válvulas hidráulicas (empuje de cilindro, empuje de cilindro, movimiento rápido de terminal móvil, rodillo de elevación izquierdo, rodillo de elevación derecho, movimiento lateral de tubería, elevación de bloqueo de tubería, válvula de control hidráulico de baja presión de alto flujo y alivio de presión eléctrico único y escape).

Todos los componentes hidráulicos son de marca, y el núcleo de la válvula interna de la válvula de retención de llave está hecho de acero inoxidable. Esta tecnología resuelve el problema de la oxidación cuando la válvula de retención se utiliza con agua como medio. Es una primicia nacional e internacional, y se ha solicitado una patente.

4.7.2 hidro probadores Operación:

Para la primera prueba de presión combinada, arranque el motor de la bomba de aceite y ajuste la presión de baja a alta de acuerdo con la presión requerida por cada componente. Luego, opere cada cilindro uno por uno sin carga. Solo después de que la operación sea correcta se puede llevar a cabo la operación de alimentación de material. Si la presión es insuficiente durante la operación, se puede aumentar lentamente, pero no debe exceder la presión máxima del sistema. Posteriormente, se debe arrancar el motor de la bomba de aceite. Cada prueba de presión combinada y prueba de presión solo se puede llevar a cabo después de que el sistema hidráulico sea normal.
