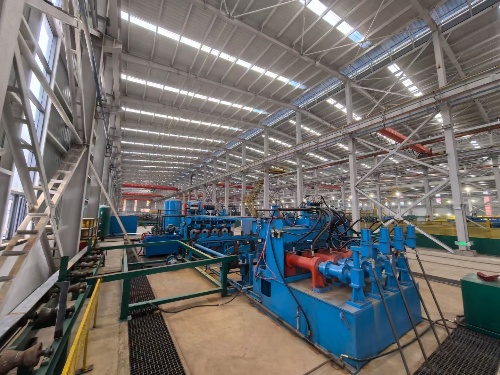

Máquina del hydrotest del tubo

Máquina de prueba hidrostática de tubos Información básica: máquinas de prueba hidrostática de tubos de acero semiautomáticas y totalmente automáticas, máquinas de prueba hidrostática de tubos de acero inoxidable, máquinas de prueba hidrostática de tubos de cobre, máquinas de prueba hidrostática de tubos en forma de U y máquinas de prueba hidrostática de tubos intercambiadores de calor.

1. Tubo hydrotest máquina Rango de diámetro de la tubería: 6mm y superior, longitud: 0,5-20 metros, presión máxima: 300 MPa

2. Tubo de hidrotest máquina espesor de pared: 1mm-30mm

3. Presión máxima de prueba de la máquina hydrotest del tubo: MPa 300

4. Tubo hydrotest máquina de acero longitud de la tubería: 500mm-20.000mm

5.pipe hydrotest máquina tiempo de permanencia: 5-10 segundos

Componentes del equipo de la máquina hydrotest del tubo:

1,1 Sistema de inyección de agua para la máquina hidrotest de tubería, personalizado a pedido: bomba de agua, tanque de almacenamiento de energía, válvula de inyección de agua y válvula de liberación de aire.

1,2 Sistema de elevación de tuberías para la máquina hidrotest de tuberías: caja y cilindro de elevación de tuberías, cabezal de prueba de sellado de diámetro exterior y dispositivo de sellado de diámetro interior, y puntas de cabezal de prueba, personalizadas a pedido, producidas individualmente.

1,3 sistema transversal del movimiento de la máquina del hydrotest del tubo: Las cadenas mueven automáticamente los tubos hacia arriba y hacia abajo, soplando el agua y empujándolos.

1,4 Sistema de pruebas hidráulicas de tuberías y limpieza de agua: esto agrega un proceso al movimiento transversal del material, utilizando agua presurizada para limpiar el interior de la tubería de acero.

1,5 pipe hydrotest cama de la máquina: Este sistema elimina y alimenta las tuberías en la cama y las descarga.

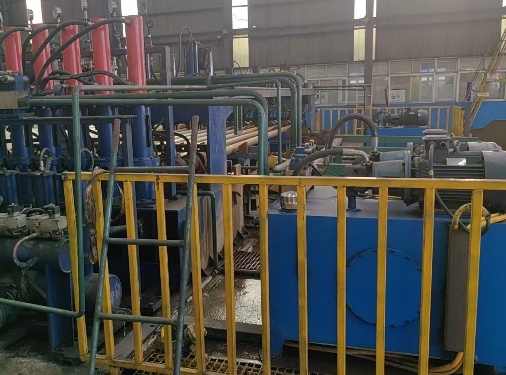

1,6 sistema hidráulico de la máquina de prueba hidráulica de tubería, elevación de tubería y sistema de presurización.

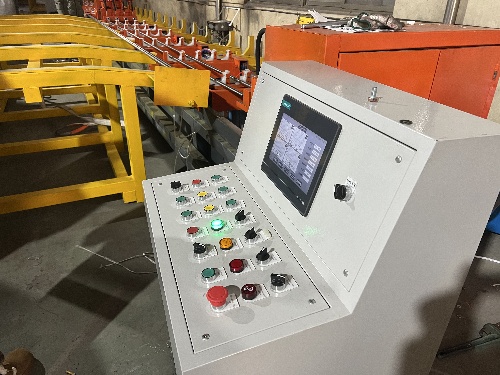

1,7 sistema de control de la máquina del hydrotest del tubo: Consola de funcionamiento, gabinete de poder, exhibición de la curva de la presión de 50 pulgadas, y sistema de vigilancia remoto.

1. Principio de funcionamiento de la máquina hydrotest tubería y la sincronización:

2,1 La bomba de agua de la máquina hidrotest de la tubería llena continuamente el tanque de almacenamiento de energía con agua-movimiento transversal-limpieza-movimiento transversal-elevación de la tubería-la válvula de inyección de agua se abre para inyectar Agua-respiraderos de tubería de acero-presurización-mantenimiento de presión-alivio de agua-alivio de presión pre-sellado-alivio de agua pre-sellado-cabezal de prueba de contrapresión-movimiento transversal.

2,2 Serie de tiempo beat de la máquina hidrotest de tubería: entre ellos, la limpieza no ocupa el tiempo de ciclo interno.

1. Parámetros de configuración: la siguiente es la configuración regular de la prensa de prueba hidráulica de tubos de acero que se puede personalizar de acuerdo con los requisitos de la configuración requerida
