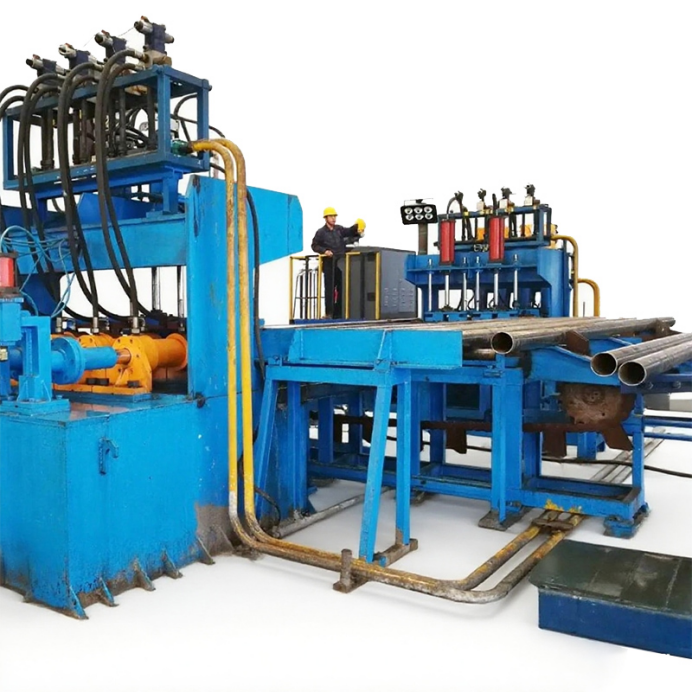

Máquina de prueba hidráulica para tubería

El principio de funcionamiento básico de la máquina de prueba thehydro para tubería es la ley de Pascal. Utiliza agua como medio de trabajo y funciona mediante transmisión de presión estática.

Introducción de la máquina de prueba hidráulica Marley para tubería

Máquina de prueba hidráulica para tubería Los principios operativos del sistema de control se dividen principalmente en las siguientes secciones:

1. El ingeniero establece los parámetros de control;

2. El operador modifica los parámetros del proceso de transporte en función de los requisitos del proceso;

3. El operador utiliza la consola de control para controlar el transportador de la tubería de acero a través del PLC para terminar el tubo que transporta proceso;

4. Cuando la tubería de acero alcanza la posición de prueba, el operador completa el sellado del extremo de la tubería y el llenado previo de la tubería con agua a través de la interfaz hombre-máquina, comenzando la prueba hidrostática de la tubería;

5. El sensor de presión de agua detecta la presión del agua en la tubería en tiempo real y la transmite al PLC para el análisis y procesamiento de señales. Basado en el principio del equilibrio aceite-agua, el PLC calcula la señal de control de presión de aceite y la envía a la unidad de accionamiento de potencia de la válvula proporcional electrohidráulica, controlando el funcionamiento de la válvula y, a su vez, controlando la presión de aceite en la tapa del extremo del tubo, lograr el equilibrio aceite-agua y completar la prueba hidrostática de la tubería. Las señales detectadas por los sensores de presión de aceite y agua se transmiten simultáneamente a la computadora industrial en tiempo real, lo que permite al operador monitorear el progreso de la prueba en la pantalla del monitor.
