Pared interna de la máquina del chorreo con granalla de la tubería de acero

La pared interna de la máquina del chorreo con granalla de la tubería de acero es un nuevo tipo de equipo de la limpieza para procesar la pared interna de las tuberías de acero de diversos tamaños en nuestra compañía. Tiene una capacidad de procesamiento súper fuerte. Se puede basar en

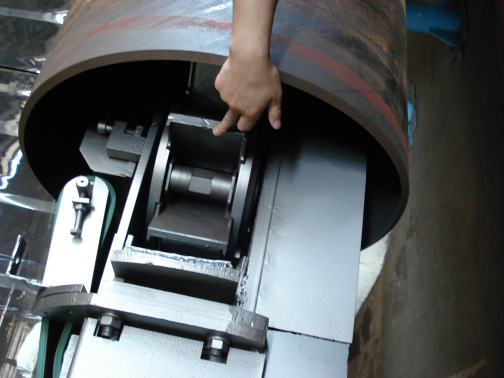

El diámetro de la tubería de acero es diferente y se seleccionan diferentes equipos de procesamiento de granallado o de tiro Blasing. Entre ellos, la limpieza con granallado es impulsada por un motor hidráulico, y la limpieza de Blasing shot es impulsada por un motor de arranque. Nuestra compañía diseña las pequeñas máquinas del chorreo con granalla de la tubería de acero con la máquina del chorreo con granalla de la pared interna del diámetro grande y el diámetro debajo de 600m. El equipo adopta la voladura automática de tiro para quitar la corrosión superficial, y utiliza el haz de alta velocidad del flujo del proyectil que se lanza eficientemente rueda de la ráfaga para aplastar la piel del óxido, capa del moho y sus artículos diversos en la superficie interna de la tubería de acero para obtener una superficie brillante fina, mejorar la resistencia a la tracción y a la compresión de la pieza de trabajo, Aumente la adherencia para la protección de la capa de la superficie interna, y alcance los propósitos de la prevención de la corrosión, de la protección del tubo y de prolongar la vida de servicio de la tubería de acero. El acabado y la rugosidad de la superficie de la pieza de trabajo después de la limpieza se ajustan a las normas y reglamentos pertinentes. Tubo de acero de pequeño calibre utiliza la máquina de granallado de pared interior y la pared interior de la línea de procesamiento Blasing de tiro de tubería de acero, que incluye principalmente carro móvil, cubo de arena, tanque de chorro de arena, pistola rociadora, camión con pistola rociadora, sistema de cojinete de tubería de acero, proyectil inferior que transporta la máquina de correa, elevador de cubo, plataforma de mantenimiento, separador, Sistema de eliminación de polvo, soporte, sistema neumático, sistema de aire comprimido, sistema de control electrónico.

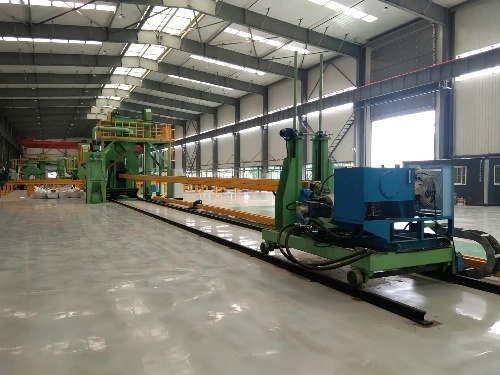

El equipo está equipado con un sistema de descarga neumática en el carro transportador, que puede descargar automáticamente los materiales en ambos lados. Después de poner la pieza de trabajo en la posición de trabajo, la cámara de sellado móvil se mueve hacia la cámara de sellado fija bajo el accionamiento del reductor, sellando así ambos extremos de la tubería de acero. Pared interna del arenador de la arena de la tubería de acero
Durante el proceso de limpieza, el proyectil y el sistema de reciclaje adoptan el sistema de transporte de viento. El proyectil puede ser recuperado por la presión negativa del sistema de eliminación de polvo dentro de la tubería de acero. Al llegar a la cámara de fijación sellada, debido a que el espacio de la sala auxiliar desapareció instantáneamente de mayor tamaño de la fuerza de transporte neumático, el proyectil aterrizó en la máquina de recuperación de la correa del proyectil.

Parámetros técnicos
Proyecto Unidad Q10 Q15 Q20 Q25 Q30 Q140
Limpie la escala de la pieza de trabajo. Mm Φ30*100 Φ50*150 Φ50*200 Φ50*250 Φ50*300 Φ152*1400
Volumen de voladura de tiro Kg/min 2*250 2*250 2*250 2*250 2*1000 2*1000
Cantidad de elevación Kg/min 30000 30000 30000 30000 30000 1200000
Cantidad de separación Kg/min 30000 30000 30000 30000 30000 1200000
Volumen de la ventilación Metro cúbico/h 5000 5000 5000 6000 6000 10000
Potencia KW 50 50 50 50 50 115

Composición
La máquina de granallado de tubos de acero adopta un cepillo de sellado intercambiable de múltiples capas, que puede sellar completamente el proyectil. La máquina del chorreo con granalla de la tubería de acero adopta la rueda multifuncional nueva y eficiente del voladizo centrífugo de la ráfaga, con capacidad de voladura de tiro grande, eficacia alta, reemplazo rápido de la cuchilla, funcionamiento total del reemplazo y mantenimiento conveniente.

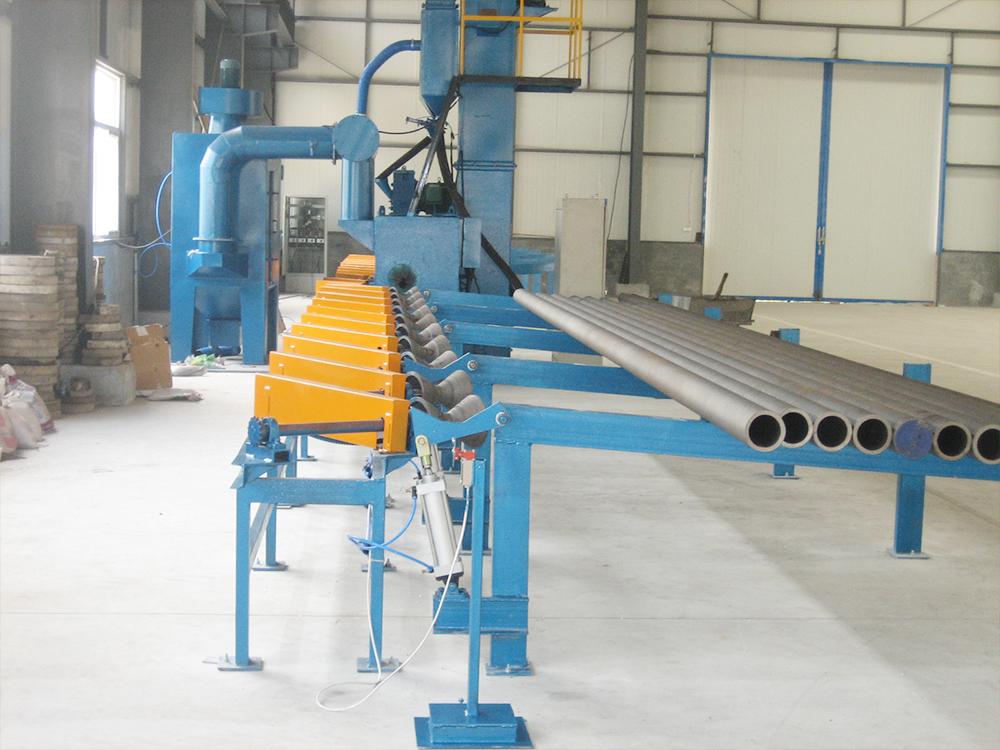

La máquina del chorreo con granalla de la tubería de acero consiste en el rodillo de alimentación, la máquina del chorreo con granalla, el rodillo de descarga, el mecanismo que esconde, el sistema de control neumático, el sistema de control eléctrico y el sistema del retiro de polvo, el etc. La máquina de la limpieza de la voladura de tiro consiste en la cámara de la voladura, el montaje de rueda de la ráfaga, el tiro que resbala el cubo y la parrilla, el separador de la escoria de la píldora, el elevador, la barandilla de la escalera de la plataforma, el sistema de alimentación del tiro y otros componentes.

La máquina del chorreo con granalla de la tubería de acero realiza el control automático de la máquina entera con la ayuda del control eléctrico del PLC, del control neumático del sistema de descarga superior del cilindro de la válvula, de la puerta controlable del proyectil, de la transportación del proyectil y de la otra detección de falta.Alcance de la aplicación
La máquina del chorreo con granalla de la tubería de acero es conveniente para que las tuberías de acero del lote arruinen continuamente la superficie externa antes de soldar con autógena o de la capa, quitan a fondo moho, quitan la escala del óxido y la otra suciedad, y es un experto en la limpieza del tubo. Después del tratamiento de granallado, puede obtener una superficie lisa con una cierta rugosidad, aumentar la adherencia de la pulverización y mejorar la calidad de la superficie y el efecto anticorrosión. Su excelente rendimiento de limpieza hace que los métodos pasados de chorro de arena y cepillado de alambre sean obsoletos. Al mismo tiempo, la máquina del chorreo con granalla de la tubería de acero puede minimizar el coste de producción y mejorar grandemente la salida.

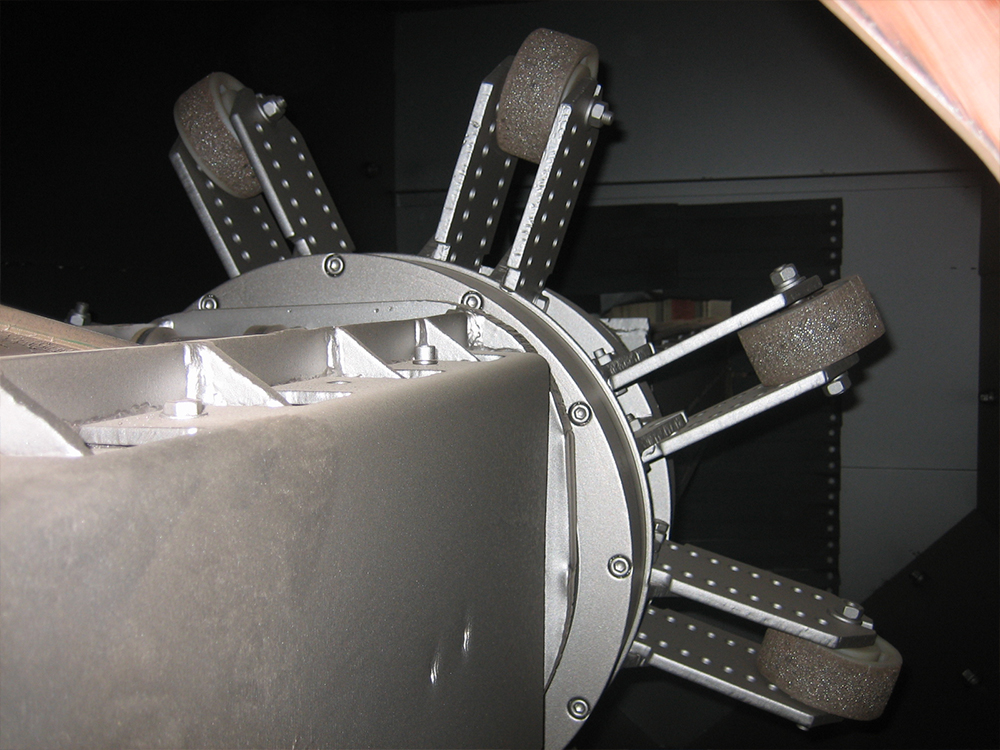

La máquina del chorreo con granalla de la tubería de acero adopta un colector de polvo del cartucho de filtro, y una cabeza de pulido centrífuga de una sola pieza puede lanzar el abrasivo hacia fuera en una manera y una dirección controlables, y la pelotilla se circula. El tamaño del anillo de sellado se puede ajustar para adaptarse a tuberías de diferentes diámetros, y es fácil de reemplazar. A diferencia de otros métodos de limpieza y pretratamiento de superficies, el proceso de limpieza con granallado sin proceso de reacción química no causará contaminación al medio ambiente. La máquina del chorreo con granalla de la tubería de acero es fácil de instalar, bajo costo, pequeña ocupación del espacio, ningún hoyo u otra tubería de la descarga.
