Molino de laminación de tubos sin costura AutoSpeed SS

Fabricación de maquinaria y equipos de tubos sin costura negros y no ferrosos, los principales productos son: máquina de tubos de laminación en frío, puncher, enderezador y productos auxiliares de producción de tubos. LD15X2, LG-30-H, LG-30-HL(L representa el balanceo continuo), LD30, LD45, LG-50-H, LG-50-HL, LD60, LGK60-H, LG-60-H(I), LG-60-H(II), LG-60-H(III), LG60Y-H, LD80, LG-90-H, LG-90-HL, LG-120-H, LD120, LD170, 45-90 grupos puncher y otros productos se pueden personalizar para producir diferentes especificaciones, tamaños, materiales, Etc. según necesidades del cliente.Composición y características de la máquina automática de estirado en frío multilínea de tubos de acero:

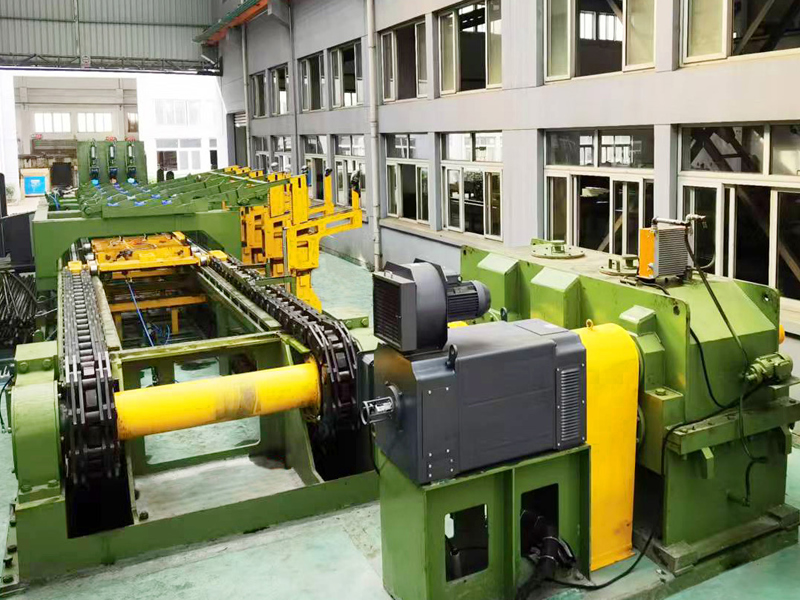

La máquina de marcación en frío consiste principalmente en banco de alimentación, banco de recepción de canal, dispositivo de empuje de varilla, marco de plataforma de elevación de varilla de núcleo, dispositivo de ajuste delantero y trasero de mandril, asiento de troquel, parte del cuerpo de cama, carro de dibujo, dispositivo de transmisión principal, dispositivo de cadenas de transporte de descarga, estante automático de recolección de productos terminados, etc.Cuando el dispositivo de detección en la plataforma de alimentación no detecta el tubo en blanco cuando comienza el dibujo, el marco de material de elevación se eleva para rodar el tubo en blanco para bloquear el dispositivo de retención de material. Cuando el dispositivo de detección detecta el tubo en blanco, el marco de material de elevación cae automáticamente, el canal de recepción sube el deflector superior y el dispositivo de dispositivos de rack y set-top distribuye automáticamente el tubo en blanco en el canal de recepción del rack de recepción. El canal de recepción tiene una cierta inclinación, y el canal de recepción está equipado con un rodillo, que se eleva a través del cilindro, enrolle el tubo en blanco hasta el deflector para bloquearlo. En este momento, el cilindro de prensado empuja y presiona la cola del tubo en blanco, en este momento, el marco de la plataforma de elevación de la varilla central se eleva a la posición central de la varilla. El primer cilindro de carrera en el asiento de la varilla central empuja hacia afuera y pasa el mandril hacia el orificio interno del tubo en blanco, y el tubo en blanco se coloca rápidamente en la varilla central mediante el carro para transportar materiales en el banco receptor, después de que se usa el marco de la plataforma de elevación de la varilla central. Cae a la línea Drawing Center. En este momento, el primer cilindro de carrera empuja automáticamente los tres cilindros, la varilla del núcleo, el mandril y el cabezal de extracción en blanco del tubo en el monopatín a través del orificio del troquel de dibujo juntos, en este momento, después de recibir la primera señal de control de carrera en su lugar, el carro de dibujo, Que ha estado esperando mientras el dibujo muere está sentado, empuja el cilindro de la mandíbula de la llave para sujetar la cabeza del tubo en blanco, y el motor principal comienza a conducir la mandíbula de la llave a la cadena de la rueda dentada, conducir el carro para sacar, y al mismo tiempo, El segundo cilindro de carrera también se empuja hacia fuera y comienza a tirar hacia fuera. En este momento, el cilindro superior del dispositivo de elevación del cuerpo de la cama se empuja hacia afuera, y el dispositivo de material de conexión se empuja hacia el borde superior. Una vez que se completa el dibujo, la tubería de acero cae sobre la elevación para conectar el dispositivo de material. Arriba y abajo, en este momento, la acción de las cadenas transportadoras en el dispositivo de las cadenas transportadoras de la descarga, cuando cae a las cadenas transportadoras, el control de calidad rodará abajo al estante que cae automático de la colección, y el estante agregado se equipa de una plataforma de la detección, al probar el tubo acabado, Utilice el botón para controlar el cilindro para empujar la plataforma de la detección a la posición plana para la detección, y al mismo tiempo, tire de la carretilla y para volver rápidamente al dibujo muere el lado que se sienta para esperar el trabajo automático siguiente de la lógica.Características:
1. Este equipo puede dibujar la tubería de acero del carbono, llevando el acero, el acero poco aleado, el acero inoxidable, el molibdeno de cobre y los diversos metales no ferrosos.2. Toda la máquina adopta el último y simple diseño del proceso de laminación actual, que es fácil de operar, reduce el mantenimiento y es conveniente de mantener.3. El cuerpo de la cama de la máquina de estirado en frío adopta una estructura de bastidor C de doble cadena, y el centro de la cadena es consistente con el Centro de dibujo.4. El diseño esférico de la base del troquel de tracción hace que sea fácil de enderezar.5. Es conveniente reemplazar el carro de dibujo con la mandíbula de la llave.6. La impulsión principal adopta el motor de DC, que es ahorro de energía y estable.7. Toda la máquina adopta el control automático PLC, y toda la línea tiene la visualización de varios parámetros, varias funciones de enclavamiento de seguridad y alarma.8. Cada paso logra la tasa de reducción ideal y la corrección de la desviación de la pared de la tubería.

9. El diámetro interno y externo y el espesor de la pared pueden obtener requisitos de tolerancia y rugosidad extremadamente altos.

Línea doble automática tres parámetros técnicos de la máquina del dibujo frío de la cadena:
