HogarMáquina de biselado plano de tubería de acero
Máquina de chanfragem de tubos
Máquina de achaflanado plano de tubo de acero

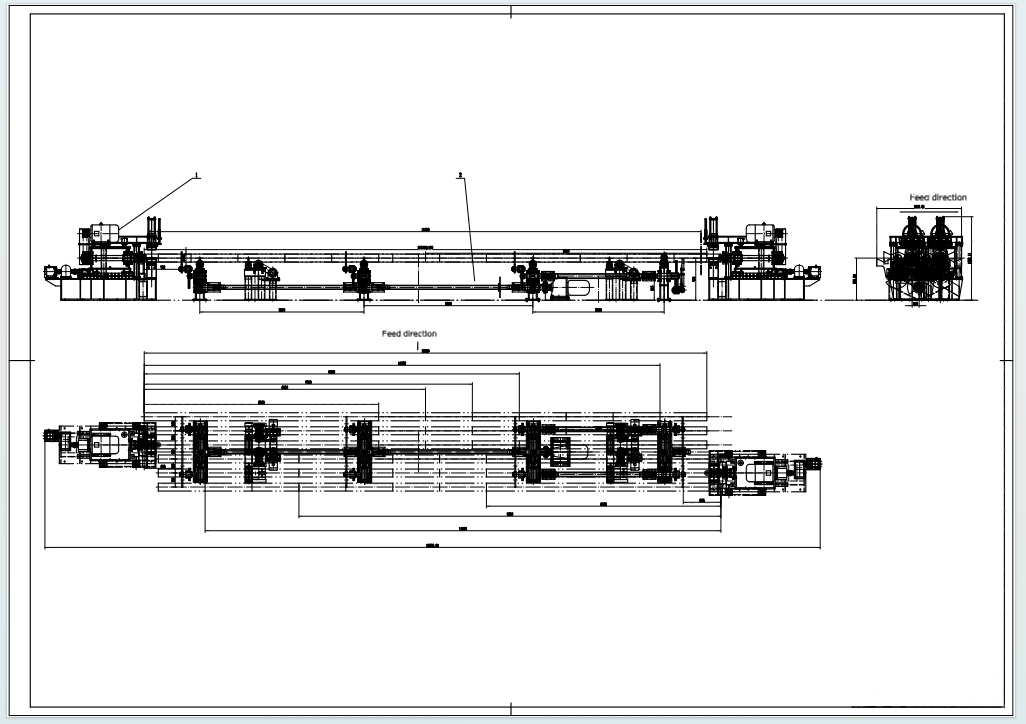

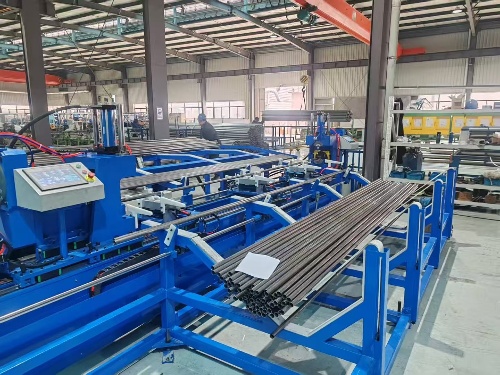

1. Composición del equipo de la máquina de biselado plano de tubería:
1.1 Equipo de toma de tubería de movimiento cruzado, tome 1 tubería de la cama de material a la vez, envíelo a la estación de empuje izquierda y a la estación de ranura izquierda, realice el proceso de empuje y ranura, y retírelo después de que termine la ranura.
1.2 host ranura con sistema de sujeción
1.3 equipado con matrices de sujeción de varias especificaciones y placas de engranajes a cargo.
2. Parámetros de trabajo (personalizados según sea necesario) Los siguientes son parámetros de muestra:
2.1 diámetro exterior de la tubería de acero de borde invertido de cabeza plana: 25mm ~ 159mm, espesor de pared 2,5-25mm, material máximo X70, longitud del tubo 5-12m.2.2 Ángulo de ranura de biselado exterior puede estar dentro del rango de 30-35 °.
2.3 velocidad de la línea de producción: 5-20 PC/hora.
3. Configuración de potencia:
3.1 potencia del motor:
|
Nombre |
Motor del husillo |
Motor servo de la alimentación |
Motor de empuje |
Motor de reducción de paso a paso y transversal |
Control eléctrico |
Potencia total |
|
Potencia |
30KWX2 |
5.5KWX2 |
1.1KWx4 |
18.5KW |
2.5KW |
96.4KW |
3.2 relación de velocidad reductor y cilindro de sujeción:
|
Nombre |
En el cuchillo |
Empuje el rubor x4 |
Cilindro de sujeción X2 |
Stepping relación de reducción transversal |
|
Potencia |
1:20 |
1:35 |
Φ 140X200 |
1:71 |
4. Secuencia de tiempo de trabajo:
4.1 secuencia de tiempo de trabajo: ajuste la altura de la base de la horquilla fija por adelantado.Material cama-paso y mover la horquilla para elevar, tomar un tubo de acero y mover una estación horizontalmente-mover la horquilla hacia abajo-empujar hacia arriba, la cabeza plana estación de sujeción-abrazadera, cabeza plana, retirar cuchillo, Abrazadera suelta-paso y mueva la horquilla para levantar la tubería de acero-traducir-mover la horquilla hacia abajo y volver a la posición original, paso y mover la horquilla horizontalmente con 5 tubos de acero.5,2 Tiempo de ciclo único: empuje hacia arriba a trabajos paralelos, sin tomar tiempo solo, aumento-cambio horizontal-sujeción-finalización de extremo plano-clip suelto-aumento-ciclo de cambio horizontal. Cálculo de eficiencia: velocidad de cabeza plana es de 6-18 piezas/hora.
5. Marca de piezas compradas:
5.1 alimentación servo motor 5.5KW servo motor5.2 motor de husillo 30KW 6 grado, YE3 eficiente motor de ahorro de energía
5.3 Reductor: use el reductor Hengchen, SEW reductor, FLENDER reductor, Bang Feili Reducer
5.4 Convertidor de frecuencia: control de velocidad del motor del husillo, convertidor de frecuencia Weichuang
5.5 rodamientos: Eje, K2, FAG/INA, NSK
5.6 sistema hidráulico, marca de Yoci, Bosch Rexroth, Danfoss y Kawasaki Heavy Industries, sujeción con dos estaciones hidráulicas independientes, respectivamente.Sistema de control
5.7 usando el PLC de Xinjie y la pantalla táctil de Buke, control de comunicación de cable de la red.
5.8 componentes del control electrónico, marca de Schneider, ABB, Siemens
